Tubo de cobre capilar
Los soportes de tubo de cobre capilar para tubos de cobre tienen un diámetro muy pequeño. Visualmente, los tubos pueden ser rectos o en forma de bobina, porque la condición de templado del tubo está disponible para ser dura. recocido o incluso medio duro. Winland Metal ofrece a nuestros clientes tubos capilares de cobre con un diámetro exterior de 1,83 mm a 3,81 mm. Las dimensiones de la tubería se personalizan según la demanda del cliente.
Los tubos capilares de cobre de alta calidad son aptos para sectores industriales como frigoríficos, instrumentación de alta precisión y electrónica.
Nuestro empaque estándar para tubo capilar de cobre es una caja de madera.

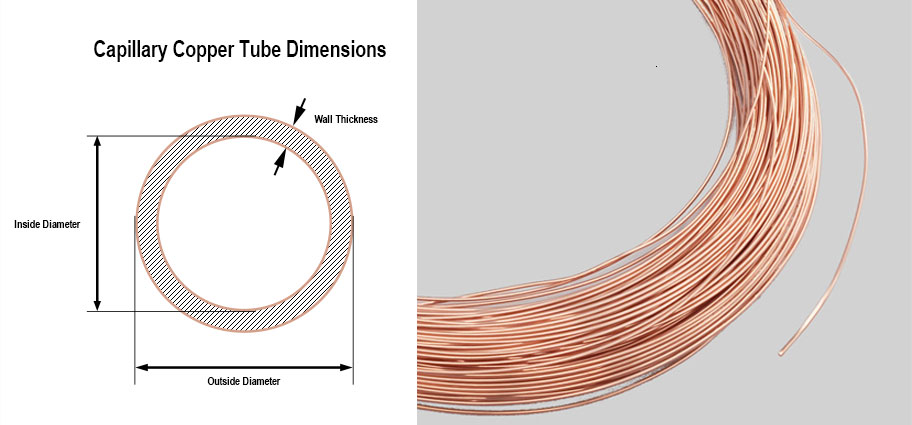

Rango de tamaño
Diámetro interior (ID) que oscila entre 0,020~0,175 pulgadas (0,50~4,45 mm)
Diámetro exterior (OD) que oscila entre 0,072~0,24 pulgadas (1,83~6,10 mm). Por favor, consulte la imagen de la derecha.
¿Por qué usar tubo capilar?
Tome el campo HVAC, por ejemplo, pequeñas unidades de bomba de calor de aire acondicionado y sistemas de refrigeración de refrigeradores compuestos por compresores completamente cerrados, como acondicionadores de aire de ventana y acondicionadores de aire de gabinete. Estos productos utilizan ampliamente tubos capilares de cobre para reemplazar las válvulas de expansión térmica como componentes de control de flujo de refrigerante.
Ventajas del tubo de cobre capilar
- Hecho de cobre puro, la estructura es simple, cómoda de manejar y económica
- El tubo capilar de cobre tiene una conductividad eléctrica y térmica excelente y un rendimiento de resistencia a la corrosión
- El tubo capilar de cobre es fácil de soldar y adecuado para el procesamiento en frío y en caliente
- Dimensiones precisas, peso ligero
- Sin partes móviles, no es propenso a fallas ni fugas
- Bajo una cierta diferencia de presión, el flujo a través del capilar es estable
El tubo capilar es el dispositivo de expansión de enfriamiento y aire acondicionado de diseño más simple y de menor costo en los sistemas de refrigeración. Un tubo capilar reduce la presión del refrigerante mediante la fricción y la aceleración del refrigerante en el tubo.
Material del tubo capilar de cobre
Para cumplir con las diversas aplicaciones de los tubos capilares de cobre, Winland Metal ofrece tubos capilares de cobre hechos de cobre desoxidado con fósforo y cobre libre de oxígeno.
Tubo de cobre libre de oxígeno
El cobre libre de oxígeno (OFC) indica que el cobre puro no contiene oxígeno ni residuos de desoxidantes. Sin embargo, OFC todavía contiene una cantidad muy pequeña de oxígeno y otras impurezas.
Según las normas de diferentes países, el contenido de oxígeno en OFC será inferior al 0,003 %, el contenido total de impurezas en OFC será inferior al 0,05 % y la pureza del cobre será superior al 99,95 %.
Los tubos capilares de cobre OFC de Winland se utilizan principalmente en la industria electrónica, porque los tubos no tienen fragilización por hidrógeno, alta conductividad, buen rendimiento de procesamiento y soldadura, resistencia a la corrosión y rendimiento de resistencia a baja temperatura.
Las aplicaciones eléctricas y electrónicas, como equipos de audio, dispositivos electrónicos de vacío y otras industrias electrónicas, pueden usar tubos capilares de cobre OFC.
Tubo de cobre desoxidado con fósforo
Los grados de cobre de cobre desoxidado con fósforo normalmente se reconocen como C12200, Cu-DHP, cuyo contenido de Cu+Ag es superior al 99,9%.
Los tubos capilares de cobre fabricados con cobre desoxidado con fósforo se utilizan principalmente para condensadores, evaporadores, intercambiadores de calor e industrias de refrigeración.

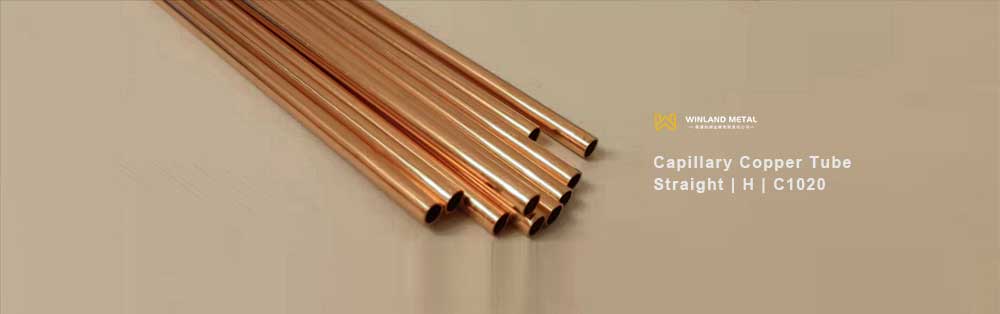

Tubo de cobre capilar recto
Para tubo capilar de cobre de temple duro y medio duro, Winland Metal suministra los tubos en longitud recta. Normalmente, la producción tardará entre 10 y 15 días.
Según la demanda del usuario final, es posible que sea necesario cortar el tubo de cobre capilar recto en una longitud particular, podríamos ofrecer un servicio de corte por voz.
Tubo de bobina de cobre capilar
En un dispositivo de refrigeración, el capilar largo y delgado generalmente se enrolla en forma de espiral, y el diámetro de la bobina debe ser uniforme para evitar roturas.
Para evitar el ruido del flujo del chorro capilar, el exterior del capilar se puede envolver con caucho de isobutilo para desempeñar el papel de aislamiento acústico y absorción de impactos.
Tolerancias del tubo de cobre capilar
Winland Metal suministra tubos capilares de cobre con una tolerancia de espesor de pared de +/-0,02 mm y una tolerancia de diámetro exterior de +/-0,03 mm.
